プロジェクト/ プロパティ¶

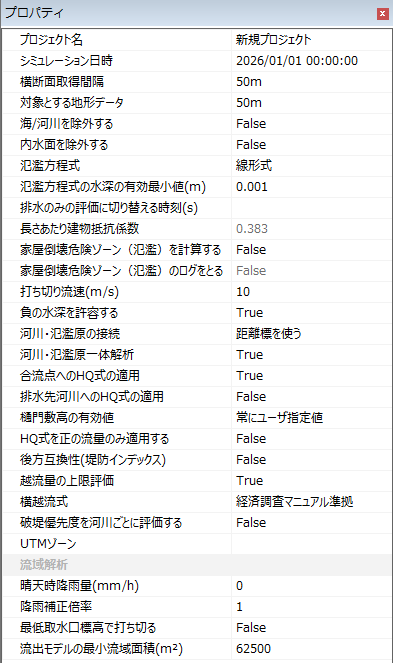

図: プロジェクトのプロパティ
表: プロジェクトのプロパティ項目と説明
| No. | プロパティ項目 | 説明 |
|---|---|---|
| 1 | プロジェクト名 | プロジェクト名の設定を行います。 |
| 2 | シミュレーション日時 | シミュレーションの開始日時を設定します。 |
| 3 | 横断面取得間隔 | [横断図の編集] > [地形取得] で地形を取得する間隔および使用するDEMのメッシュサイズを設定します。 既定値は、50mです。 参考: FAQ/ 横断面取得間隔および対象とする地形データ |
| 4 | 対象とする地形データ | 以下の機能で形状の標高を取得する際に、使用するDEMのメッシュサイズを設定します。 既定値は、50mです。 対象の機能 - 伏樋・側溝 - 排水機場 - 盛土 - 河川 - 下水 参考: FAQ/ 横断面取得間隔および対象とする地形データ |
| 5 | 海/河川を除外する | 氾濫モデルにおける海エリアの取り扱いを設定します。海とは、Seaフラグが立っているセルのことです（プロジェクト/ 計算領域/ 地形・粗度・空隙率・透過率X・透過率Y 参照）。 - [True]: 海を除外して計算します。海に水が入ると、消滅します。 - [False]: 海を標高0mの陸地とみなして、氾濫計算を実施します。（既定値） |
| 6 | 内水面を除外する | 氾濫モデルにおける河川エリアの取り扱いを設定します。河川エリアとは、Riverフラグが立っているセルのことです。 - [True]: 河川にSeaフラグが立っているとみなします。 - [False]: 河川を陸地とみなします。標高値は国土地理院地形データ（基本測量など, 10mメッシュ）に基づく値で、これは周辺の標高値から推定された値です。（既定値） 参考: FAQ/ 地形データのRiverフラグが立っているセルとは |
| 7 | 氾濫方程式 | 氾濫計算時に使用する方程式を選択します。 - [線形式(Ver2.6互換)] : 移流項のない不定流方程式。 Ver2.6との互換性維持のためのオプション - [土研式(Ver2.6互換)] :「土木研究所 氾濫シミュレーション・マニュアル（案）（平成8年2月）」に準拠した不定流方程式。Ver2.6との互換性維持のためのオプション - [線形式] : 移流項のない不定流方程式。CPU拡張命令「SSE」を使用し高速化。（既定値） - [移流項あり] : 移流項のある不定流方程式。 - [マニュアル第4版準拠] : 「国土交通省 洪水浸水想定区域図作成マニュアル（第4版）平成27年7月」に準拠した不定流方程式。CPU拡張命令「SSE」を使用し高速化。 参考: テクニカルリファレンス/ 氾濫モデル/ 基礎式 |
| 8 | 氾濫方程式の水深の有効最小値 | 氾濫方程式の水深の有効最小値(m)を設定します。 既定値は、0.001m です。 参考: テクニカルリファレンス/ 氾濫モデル/ 氾濫方程式の水深の有効最小値 |
| 9 | 排水のみの評価に切り替える時刻 | 浸水計算を打ち切る時刻（s）を設定します。 設定された時刻から、浸水計算を打ち切り排水のみの計算になります。 河川モデルの運動方程式および連続の式は解きますので、排水機場による排水の効果などは評価されます。 参考: テクニカルリファレンス/ 氾濫モデル/ 排水過程の高速化 |
| 10 | 長さあたり建物抵抗係数 | 長さあたり建物抵抗係数を設定します。 氾濫方程式として、「マニュアル第4版準拠」が選択されている場合のみ有効です。 既定値は0.383です。これは「国土交通省 洪水浸水想定区域図作成マニュアル（第4版）平成27年7月」記載の値です。 参考: テクニカルリファレンス/ 氾濫モデル/ 長さ当たり建物抵抗係数 |
| 11 | 家屋倒壊危険ゾーン（氾濫）を計算する | 氾濫流の家屋倒壊危険ゾーンの計算の実施を設定します。「国土交通省 洪水浸水想定区域図作成マニュアル（第4版）平成27年7月」の氾濫流による家屋倒壊危険ゾーンの設定に従った流速・浸水深から流体力を算出します。計算条件に関しては、自動で透過率・空隙率の設定や氾濫条件は変更されないため、設定を行う必要があります。 - [True]: 計算します。 - [False]: 計算しません。（既定値） 参考: テクニカルリファレンス/ 氾濫モデル/ 家屋の倒壊等の危険性 |
| 12 | 家屋倒壊危険ゾーン（氾濫）のログをとる | 家屋倒壊危険ゾーンの計算において、危険判定された時の水深や流速（u,v）情報を dfsCalc.log に出力します。 - [True]: 出力します。 - [False]: 出力しません。（既定値） 参考: テクニカルリファレンス/ 氾濫モデル/ 家屋の倒壊等の危険性 |
| 13 | 打ち切り流速（m/s） | 氾濫流速の最大値を設定します。 既定値は、10 です。 最大値を超える場合は、強制的に最大値に切り下げます。 無効にする場合は、未設定にしてください。 参考: テクニカルリファレンス/ 氾濫モデル/ 打ち切り流速 |
| 14 | 負の水深を許容する | 異なるモデル間を水が移動する際に、移動元のモデルで負の値の水深の発生を許容するかを設定します。 氾濫モデルのメッシュサイズに比べ、幅が狭い側溝からのあふれなどを扱う場合、[False] を設定します。これによって計算精度が上がりますが、計算時間が長くなります。 - [True]: 負の水深の発生を許容します。（既定値） - [False]: 負の水深が発生しないよう、時間ステップ*を自動的に短くします。 ※時間ステップ = 水の移動元のモデルのセルにある水の体積 / 移動する水の流量 * 1 / 100 |
| 15 | 河川・氾濫原の接続 | 河川と氾濫原が接続に使用するデータを設定します。 - [距離標を使う] : 距離標を使用します。（既定値） - [河岸線を使う] : 河岸線を使用します。 参考: テクニカルリファレンス/ 河川モデル/ 河川・氾濫原の接続の設定 |
| 16 | 河川・氾濫原一体解析 | 河川と氾濫原の接続して計算を実施するかを設定します。 - [True]: 河川と氾濫原が接続して計算します。（既定値） - [False]: 河川と氾濫原が接続しないで河川のみ計算します。 |
| 17 | 合流点へのHQ式の適用 | 支川から本川の水位を参照する場合、HQ式を適用するか設定します。 - [True]: HQ適用された水位が使用されます。（既定値） - [False]: HQ適用前の水位が使用されます。 参考: テクニカルリファレンス/ 河川モデル/ HQ式で水位を補正する |
| 18 | 排水先河川へのHQ式の適用 | 排水先河川の水位のHQ式適用に関する設定をします。 初期値は「False」です。 「True」: HQ適用された水位が使用されます。 「False」: HQ適用前の水位が使用されます。 |
| 19 | 樋門敷高の有効値 | 樋門敷高の有効値に関する設定をします。 - [常にユーザ指定値]: 樋門データの [樋門開口部の地盤高] に指定した値が有効値になります。（既定値） - [最大値を自動選択]: 取水位置の地盤高、[樋門開口部の地盤高] に指定した値を比較して、高い値が有効値になります。 参考: テクニカルリファレンス/ 境界条件/ 排水機場 |
| 20 | HQ式を正の流量のみ適用 | HQ式の負の流量に関する設定をします。 既定値は、[False] （負の流量にも適用する）です。 参考: テクニカルリファレンス/ 河川モデル/ HQ式で水位を補正する |
| 21 | 後方互換性(堤防インデックス) | 河道横断面における堤防インデックスの取り扱いを決めます。 既定値は、[False] （後方互換性なし）です。 特別の理由がない限り、この値は [False] にしてください。 |
| 22 | 横越流式 | 横越流式に関する設定をします。 - [経済調査マニュアル準拠]: 「国土交通省河川局 治水経済調査マニュアル（案）平成17年4月」に準拠した式を使用します。（既定値） 堤防法線方向成分: \(Q_N = \alpha Q_0 \cos \theta\) 堤防接線方向成分: \(Q_S=0\) - [マニュアル第4版準拠]: 「国土交通省 洪水浸水想定区域図作成マニュアル（第4版）平成27年7月」に準拠した式を使用します。 堤防法線方向成分: \(Q_N = \alpha Q_0 \cos \theta\) 堤防接線方向成分: \(Q_S = \alpha Q_0 \sin \theta\) - [二乗式]: 堤防法線方向成分: \(Q_N=\alpha Q_0 \cos^2 \theta\) 堤防接線方向成分: \(Q_S = \alpha Q_0 \sin^2 \theta\) 参考: テクニカルリファレンス/ 河川モデル/ 越流係数設定 |
| 23 | 破堤優先度を河川ごとに評価する | 河川ごとに破堤優先度を評価したい場合、[True]を設定します。 既定値は、[False] です。 |
| 24 | UTMゾーン | モデルが使用するUTMのゾーン番号を設定します。 [計算領域] を作成した場合は、計算領域の中心が含まれるゾーンが設定されます。 [計算領域] がない場合は、計算対象のシミュレーション形状の中心経度が含まれるゾーンが設定されます。 参考: テクニカルリファレンス/ モデルの制御/ 空間座標 |
| 25 | 晴天時降雨量 | 降雨なしの状態が続いた場合でも河川流量がゼロにならないよう、仮想的な降雨（晴天時降雨量）を設定します。 個別の河川に設定されている場合は、使用されません。 既定値は、[0] です。 |
| 26 | 降雨補正倍率 | 降雨量に適用する補正倍率を設定します。いわゆる降雨の「引き伸ばし」をする際に使用します。 個別の河川に設定されている場合は、使用されません。 既定値は、[1] です。 参考: FAQ/ 降雨補正倍率の設定方法 |
| 27 | 最低取水口標高で打ち切る | 流域解析の解析範囲を設定します。 - [True]: 流域探索を河川下流端で打ち切ります。 - [False]: 打ち切りません。海まで流域解析を行います。（既定値） |
| 28 | 流出モデルの最小流域面積(m2) | 流出モデルを使用する際の、最小の流域面積を指定します。 既定値は [62500] です。 250m四方の流域より大きい場合に流出モデルが使用されます。 参考: テクニカルリファレンス/ 流出モデル/ 実装 |
